V7.05 xgecu TL866II más apoyo programador USB 15000 + IC SPI NAND flash EEPROM MCU PIC AVR reemplazar TL866A TL866CS

V7 05 XGecu TL866II Plus USB Programmer Support 15000 IC SPI Flash NAND EEPROM MCU PIC
  • Vendedor XG autoelectric Store
  • Precio de Lista US $49.00piece
  • Precio de Venta US $49.00piece
  • Envío Envío Gratis
  • Ahorras US $0.00piece0% off
  • Calificaciones 5.0 (90)

Especificaciones del artículo

Nombre de la marcaXGECU
CondiciónNueva
AplicaciónOtros
TipoOtros

Descripción del Producto

Somos uno de los distribuidores autorizados del fabricante real del programador tl866,
(Haikou xingong Electronics Co., Ltd.)
Sinceramente recluta agentes distribuidores de todos los países.
100% nuevos productos ensamblados originales

Inglés descargar enlace:

Www.autoelectric.cn/MiniPro/TL866II_Instructions.pdf
Último software de descarga de software: (se actualizará en el futuro)
Www.autoelectric.cn/MiniPro/XgproV705_Setup.rar
Lista de dispositivos de apoyo:
Www.autoelectric.cn/MiniPro/TL866II_List.txt
(Nota: Antes de comprar, asegúrese de que los modelos que desea programar están en la lista!)

Descripción:

Xgecu tl876ii Plus soporte programador USB 15000 + IC SPI flash NAND EEPROM 8051 PIC AVR gal

El programador tl876ii Plus es la mejora de tl866cs/programador, la diferencia es la velocidad de programación mucho más alta (hasta 2x) de memoria de alta capacidad. Es compatible con el modo multiprogramación (hasta cuatro). Programador profesional barato bien diseñado, producción de tecnología SMD de alta densidad, una interfaz de usuario unificada, fácil de usar, completamente funcional, programa fiable de ejecución de software de aplicación, ultra-pequeño código-funciona más rápido, admite bilingüe (inglés y chino), Puede identificar automáticamente el sistema operativo para instalar y ejecutar bajo Win 2000/Win XP/Win 2003 /Win 2008/Win Vista/win7/win8/win10 (32 biit/64bit).

Tl876ii Plus vs versión antigua

Descripción TL866II más TL866A TL866CS
Pasadores detectándose
No
No
1.8 V compatible
No
No
NAND flash
No
No
ISP para MCU 24/93/25
Sólo MCU
No
25 ni capacidad máxima flash
512 m
128 m
128 m
Programación múltiple (4)
VPP max. voltaje
18 V
21 V
21 V
Tensión VCC
1.8 V-6.5 V
3.3 V-6.5 V
3.3V-6.5
W29c020 P + V (s)
10.2 s 2.4 S
12.9 s 4.3 S
12.9 s 4.3 S
W25x80 P + V (s)
9.3 s 1.7 S
21.5 s 10.3 S
21.5 s 10.3 S
W25q64 P + V (s)
69 s 14.5 S
128 S + 82 S
128 S + 82 S
Lista de dispositivos
15000 +
13000 +
13000 +
Estado
En la producción
Detener la producción
Detener la producción

Las ventajas pendientes del programador tl876ii
1. soporte para quemar simultáneamente con 4 programadores cada computadora
2. El volumen mínimo y el consumo de energía más bajo y no sienten ningún calor en el proceso.
3. todos los chips no necesitan fuente de alimentación externa, el bajo consumo de energía es propio para asegurarse de que el puerto USB puede proporcionar suficiente energía.
4. la mejor protección interna de 40 pines sobre la tensión, la protección más fuerte del VCC/VPP de 4 niveles. El cortocircuito no reinicia el PC.
5. amplia gama de chip 15000 + soporte, soporte para serie y serie paralela 40/44/48pin flash de gran capacidad
6. única interfaz serie ICSP. Apoyar la descarga en serie y programación de alta tensión paralela de alta velocidad. Nota: tl876cs no admite ICSP
7. Prueba cmos4000 74/54 series circuito integrado. Puede estar situado en el error del circuito de puerta.
8. El número de serie del chip auto es el más completo y práctico.
9. viruta original encryptionoperation en AVR con RC calibración interna byte. El software descifrado no puede funcionar directamente en otro tipo de chip.
Soporte de gran variedad de chips

15000 + dispositivos compatibles de cientos de fabricantes por 7.05 versión de SW (mar1 1th, 2018).
NAND flash: samsung k9xxx, SK Hynix (ex Hynix) hy27xxx, h27xxx, Micron mt29fxxx, nandxxx, spansion s34xxx, NAND Toshiba th58nvgxxx.
Flash serie NAND: Micron mt29fxxx.
Flash serie: estándar SPI, alto rendimiento doble I/O SPI y Quad I/O SPI (25 bxxx, 25 dxxx, 25 fxxx, 25 LXXX, 25 pxxx, 25 qxxx, 25 sxxx, 25 txxx, 25 wxxx, 25 wxxx, 25 XXXX, 26 vxxx, 45 pexx, MX26Lxxx). dataflash (at45dxxx, at26dxxx)
Paralelo ni flash: 28 fxxx, 29 CXXX, 29 fxxx, 29 bvxxx, 29 lvxxx, 29 wxxx, serie 49 fxxx, samsung'sk8pxxxx, serie k8dxxxx,..
EPROM: nmos/CMOS, 27xxx y 27 CXXX Series
EEPROM: nmos/CMOS, 28xxx, 28 CXXX, 27 eexxx series,
Serie E (e) baile: 24xxx, serie 25xxx,
Serie mcs51: 89 CXXX, 89 sxxx, 89 exxx, 89vxx
Microcontroladores Atmel AVR 8bit/16bit: at90sxxxx, attiny, Atmega Series
Microchip picmicro: pic10xxx, pic12xxx, pic16xxx, pic17cxxx, pic18xxx, serie pic24xxx
Programación de dispositivos lógicos programable gal y prueba SRAM
I.c. Probador: tipo TTL: 54,74 s/LS/als/h/HC/HCT Series; CMOS tipo: 4000; serie 4500;
RAM estática: 6116.

Programación de alta velocidad
Este programador tiene MCU incorporado con una interfaz USB de alto rendimiento y de alta capacidad a la velocidad de comunicación de 12 Mbps en línea con (para cada chip) algoritmo de programación bien diseñado y comunicaciones USB de alta velocidad. Puede ser uno de los programadores de desarrollo integrados más rápidos, la velocidad se ha cumplido con las necesidades de producción eficiente de pequeñas cantidades.
Consumo de energía ultra-bajo único
Todo el programador está equipado con los chips de potencia ultra-baja y está amueblado con electricidad a través de USB interfaz. Es El primer programador completo en programar todos los chips sin una fuente de alimentación externa. Su consumo de energía es inferior a 20ma (es 7ma cuando el programador no es Programación, LED indicador de potencia uso mayor electricidad, 5ma cada uno) Y la tasa de pérdida de potencia de programación es inferior al 20% para que el programador pueda suministrar la alta programación VCC VPP corriente eléctrica. Chip programable se puede proporcionar con suficiente potencia de programación (la potencia de programación más grande es de 2 vatios que es imposible para un chip usar 2 vatios de potencia de programación). Y apenas sientes el calor del programador después de un largo trabajo continuo.
EAsily rendimiento portátil
Este es uno de los productos más pequeños del mundo y las dimensiones son de 10 cm * 6 cm * 2.5 cm (es tan pequeño como una licencia de conducir). Además, usted no necesita llevar con una fuente de alimentación externa debido a su potencia ultra baja que hace que sea más portátil.
Alimentación programable de programación
Los voltajes de programación VPP y VCC son controlados por programas independientes:VCC programable es de 1.8 V a 6.5 V; VPP es de 1.8 V a 18 V.La fluctuación de la fuente de alimentación es menor debido al filtro LC multietapa.
Mejor sobretensión, protección sobrecorriente
VCC, VPP el suministro de energía del programador está amueblado con la protección de corriente independiente de grado 3 y la protección de automáticamente cortando la fuente de energía. Cada pin de un zócalo de programación de 40 pines tiene protección contra sobretensión VPP. Puede prevenir efectivamente poner un chip en el lugar equivocado o el circuito corto debido a otra razón. En este caso de programación, también puede detener la alta tensión de VPP de volver al interno del programador y dañar el dispositivo. Asegúrese de que el programador no se dañe cuando haya ningún circuito corto. Al mismo tiempo, el chip programado puede ser protegido eficientemente.
Este programador reducirá la fuente de alimentación VPP y VCC dentro de 100US y enviar el mensaje a la programa de Aplicaciones cuando hay cortocircuito. El programador y el PC no se reiniciarán cuando haya un circuito corto debido a la protección de sobrecorriente multinivel.
40PIN universal PIN
Es el PIN más versátil entre los alfileres cuasi universales de 40 pines. No necesita moverse o girar el chip cuando la programación, simplemente, ponga el chip adelante y la dirección del programador es el lugar PIN1. Sus acuerdos de diseño con el hábito común de funcionamiento del usuario.
UPgrading función
Este programador está equipado con la función de actualización del programa de firmware de hardware incorporado que puede asegurarse de que su programador el flash del firmware y el software de aplicaciones pueden ser actualizados oportunamente. Puede completar la actualización descargando el programa de actualización a través del sitio web del fabricante.
Segunda función de desarrollo del número de serie del chip
Este programador tiene una variedad de funciones de numeración automática que se utilizan comúnmente. Puede obtener cualquier número de serie a través de bibliotecas dinámicas de enlace DLL utilizando el algoritmo personalizado. En la producción en masa, la función permite que cada chip produzca sólo una información que identifica el algoritmo personalizado. Para que pueda proteger eficazmente sus derechos como cliente.
Interfaz de Programación serie universal única ICSP
Este programador tl866ll Plus puede programar a través del zócalo universal de 40 pines y se proporciona con una serie ICSP puerto de programación. Para algunos chips programables en serie en circuito, puede programar MCU seleccionando el puerto ICSP. Puede obtener el diagrama de instrucciones clara en el software de programación para el método del cableado del puerto ICSP. Es decir, usted puede programar directamente y actualizar el chip soldado a la Junta.
Nota: Ahora ICSP puede en circuito serie programa atmel89s51, atmel89s52, at45dbxxx, una serie completa de AVR atmegafxx, microchip pic10fxxx 12 fxxx 16 fxxx 18 fxxx, así como una serie completa de syncmos sm59dxx sm59rxx. La variedad de microcontrolador que pueden ser compatibles con la programación de circuitos se aumentará continuamente en el futuro. Seis cables ICSP de Este programador, excepto un cable de tierra, otros cables LED de I2C funcional, cable principal serie SPI y UART, sea adecuado para todo tipo de comunicación en serie. Además, cada alambre puede suministrar Vcc, VPP o GND con alta corriente.
54/74f/LS/HC cmos4000 serie IC pruebas funcionales
Este es el primer programador de desarrollo para probar el circuito integrado de lógica común y esta prueba se puede encontrar errores de circuito de puerta lógica, así como probar cualquier posible combinación de entradas de circuito integrado.
Función de autoprueba del programador
Este programador puede probarse cada PIN de VPP, Vcc, GND y información de I/O, al mismo tiempo, puede realizar una prueba de cortocircuito en VPP, corriente VCC.
Microcontrolador AVR uno a uno
El microcontrolador AVR tiene una calibración RC (calibrate bytes). Sólo una de docenas de chips puede tener el mismo valor de bytes y no puede ser modificado. El software de microcontrolador puede leer este valor y determinar si el código es utilizado por otros chips. A través del algoritmo de cifrado personalizado, puede detener a los que descodifican chips con motivos ulteros desde el uso directo. El algoritmo de cifrado es tan complejo que no es fácil descifrar. Pero, sobre "encriptación", hay un problema para los desarrolladores-cada chip es diferente-es imposible calcular manualmente uno por uno y respectivamente compilan el código fuente si el algoritmo es complejo. Este programador puede leer automáticamente en bytes RC antes de la programación. El desarrollador puede obtener el valor de bytes del chip en la función dinámica DLL y luego calcular automáticamente la datos cifrados según la petición y ponerlo en la memoria, completar la producción en masa. (Una instancia detallada del atmega8 en el paquete de instalación está disponible para referencia)
Interfaz de usuario unificada y conveniente
La interfaz de usuario está bien diseñada y está en completo acuerdo con el hábito operativo de la serie Windows de software. El editor binario incorporado es comparable al software de edición profesional puro. Puedes leer, escribir y modificar directamente los archivos como formato Bin, formato hexagonal, formato Jed, etc. Además, tiene el modo de proyecto completo y práctico que hace que la producción en masa sea más conveniente y segura.

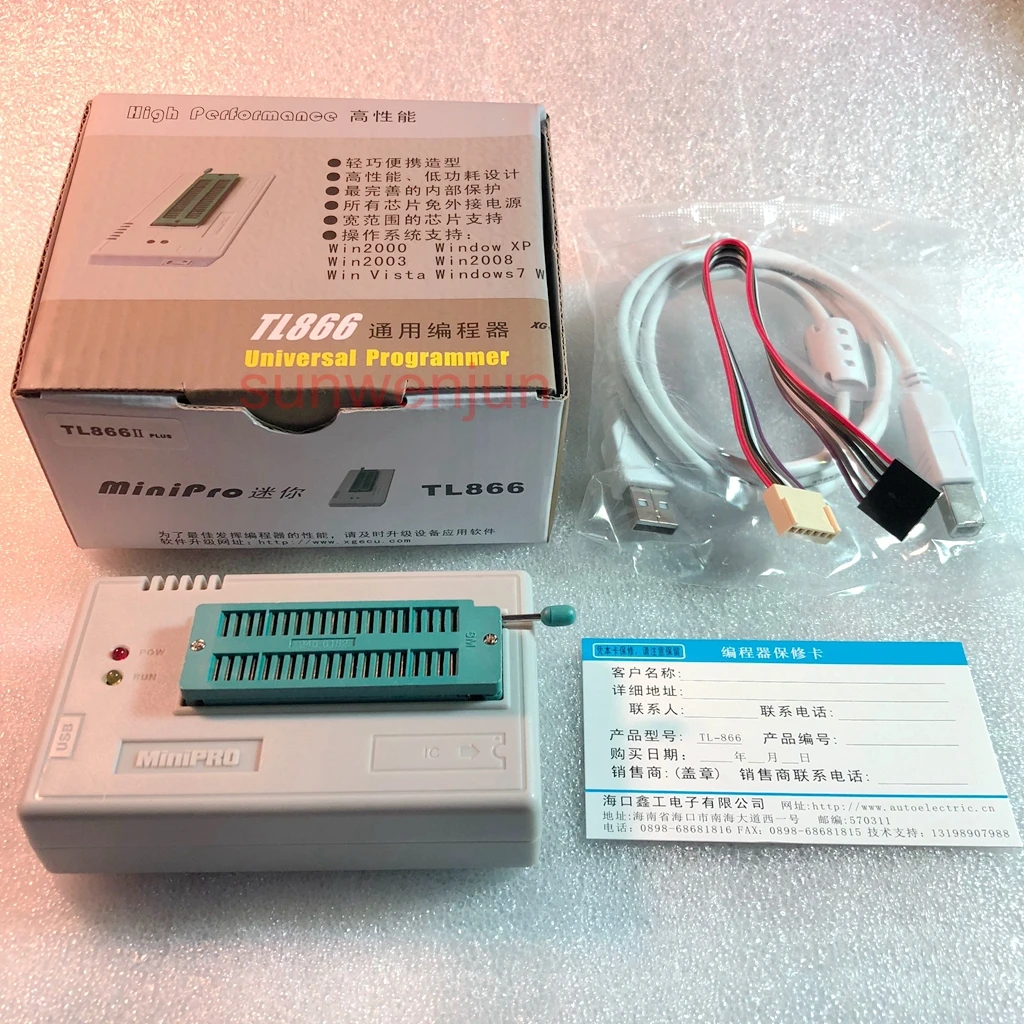

Paquetes incluye:

Un PC tl876ii más programador

Un cable USB

PC cable ICSP

PC una tarjeta de garantía

Nota: No incluye CD, puede descargar documentos en el sitio web oficial:

Www.autoelectric.cn/EN/TL866_MAIN.html
